Lieu d'origine: | Japon |
Nom de marque: | FUJI |
Numéro de modèle: | NXT II |
Quantité de commande min: | 1unit |
---|---|
Délai de livraison: | Dans les 2 semaines |
Conditions de paiement: | T / T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 3unit |
marque: | Fuji | Nom: | Plate-forme NXT II de placement de FUJI Scalble |
---|---|---|---|
Largeur de module: | 320 mm | Dimensions de machine: | L : 1295mm (M3 II×4, M6 II×2) |
conducteurs lntelligent: | Soutien de bande de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, et 104 millimètres de largeur | plateaux: | Taille applicable de plateau : 135,9 x 322,6 millimètres (norme de JEDEC) (unité-m de plateau), 276 |
Surligner: | Machine d'Assemblée de SMT,Équipement d'Assemblée de SMT |

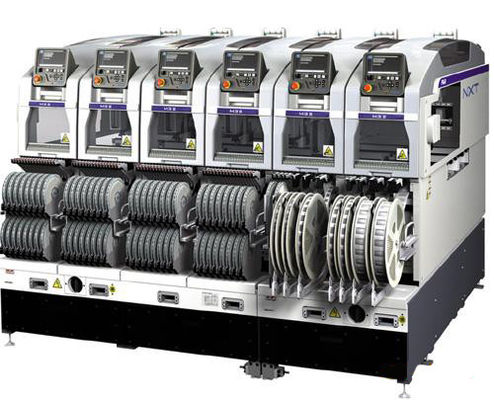

Ⅱ extensible de la plate-forme NXT de placement de Fuji
1. Usage spécial
1,1 fournissez la meilleure configuration de machine pour des clients : NXTII est la seule machine avec un véritable concept modulaire. Il est possible d'installer librement une combinaison des unités telles qu'une tête de travail ou une unité composante d'approvisionnement et un type de voie de transport pour fournir la configuration de machine optima appropriée pour toutes sortes de clients. Vous pouvez simplement utiliser l'outil pour mener à bien les travaux de rechange de l'unité comprenant la tête de travail de placement.
1,2 peut être la production à deux pistes utilisée : la machine de double-transport de voie peut simultanément produire les cartes hétérogènes. En outre, parce que le temps de plat de conseil ou de transfert est zéro, productivité accrue.
1,3 employez juste la quantité requise sans causer trop d'un problème : NXTII peut être remplacé et ajouté par un module ou une tête de placement, de sorte que la quantité minimum de production soit exigée avec l'investissement minimal.
1,4 pour jouer un avantage primordialement correspondant aux changements sous forme de production : L'évolutivité de NXTII pour les adhésifs de revêtement, le placement de bruit, le placement nu de puce et d'autres nouvelles formes de production, n'a pas besoin d'importer l'équipement spécial peut être remplacée par l'unité correspondante.
M3 II | M6 II | M6 IISP | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Taille applicable de carte PCB (L X W) | 48mm×48mm~534mm×510mm (double convoyeur) * 48mm×48mm~534mm×610mm (convoyeur simple) les convoyeurs *Double peuvent manipuler PCBs jusqu'à 280 (w) millimètres. PCBs de plus grands que 280 (w) millimètres doit être produit en changeant le double convoyeur en mode de production à voie unique. | 48mm×48mm~520mm×510mm (double convoyeur) * 48mm×48mm~520mm×610mm (convoyeur simple) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Types de partie | Jusqu'à 20 types de pièces (calculées utilisant la bande de 8 millimètres) | Jusqu'à 45 types de pièces (calculées utilisant la bande de 8 millimètres) | Jusqu'à 44 types de pièces (calculées utilisant la bande de 8 millimètres) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
Temps de chargement de carte PCB | Pour le double convoyeur : 0 sec (fonctionnement continu) Pour le convoyeur simple : sec 2,5 (transport entre les modules de M3 III), sec 3,4 (transport entre les modules de M6 III) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Exactitude de placement (Norme de marque fiducielle) |
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
Productivité |
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
Pièces soutenues |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Largeur de module | 320mm | 645mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensions de machine | L : 1295mm (M3 II×4, M6 II×2)/L : 645mm (M3 II×2, M6 II) W : 1900.2mm H : 1474mm (M3 II)/1476mm (M6 II, M6 IISP) |
Partie le circuit d'alimentation | |
conducteurs lntelligent | Soutien de bande de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, et 104 millimètres de largeur |
Conducteurs de bâton | ≤ de largeur de pièce de 4 ≤ 15 millimètres (≤ de largeur de bâton de 6 ≤ 18 millimètres), ≤ 32 millimètre (≤ de largeur de pièce de 15 ≤ de largeur de bâton de 18 ≤ 36 millimètres) |
Plateaux | Taille applicable de plateau : 135,9 x 322,6 millimètres (norme de JEDEC) (unité-m de plateau), 276 x 330 millimètres (LT d'unité de plateau), 143 x 330 millimètres (plateau Unité-LTC) |
Options | |
Conducteurs de plateau, servo-commande II (unité de changement de palette), MCU (unité de changement de module), machinant le support de panneau, adaptateur de FUJI CAMX, Fujitrax |
