Name: Imprimante à imprimerie BTB MPM / imprimante à pâte de soudure à ligne rapide
Brand: MPM/Speedline
SKU: Momentum BTB
Rating: 4.6 (108 reviews)

Aperçu Produits Pièces de machine d'impression d'écran

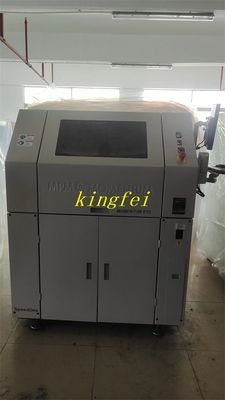

Imprimante à imprimerie BTB MPM / imprimante à pâte de soudure à ligne rapide

Détails sur le produit:

Lieu d'origine:	Le Japon
Nom de marque:	MPM/Speedline
Numéro de modèle:	Momentum BTB

Conditions de paiement et expédition:

Quantité de commande min:	1 pièces
Délai de livraison:	Dans 3days
Conditions de paiement:	T/T, Western Union et MoneyGram
Capacité d'approvisionnement:	10 pièces

Contact

Description de produit détaillée

Marque:	MPM/Ligne de vitesse	Nom de la partie:	Impression de pâte de soudure
Numéro de la pièce:	Momentum BTB	Taille d'équipement:	1195.4x1394x1589.4 mm
Le pouvoir:	Pour les appareils à haute tension, la fréquence d'alimentation doit être comprise entre 200 et 240	Poids d'équipement:	797 kg
Mettre en évidence:	Machine à imprimer à impulsion BTB , Machine d'impression BTB à pâte de soudure à vitesse , Imprimante à pâte de soudure MPM Speedline

Imprimante à pâte de soudure MPM/Speedline

Imprimante à pâte de soudure MPM/Speedline Momentum BTB
MPM/Speedline Équipement en ligne entièrement automatique
Taille des équipements:	1195.4x1394x1589.4 mm
Poids du matériel:	797 kg
Exigences de puissance:	Pour les appareils à haute tension, la fréquence d'alimentation doit être comprise entre 200 et 240 VAC (10%).
Exigences relatives aux sources d'air:	100 psi, de 4 cm (mode de fonctionnement standard) à 18 m (essuie-glace sous vide) (6,89 bar@1,9 Lsto8,5 L/s), tuyauterie de 12,7 m de diamètre, tuyauterie de 9,5 mm de diamètre intérieur
paramètre
Taille maximale du substrat:	(x 609,6 mmx 508 mm x Y) (24x20 pouces)
Taille minimale du substrat:	(Kx50.8mm x 50.8mm) (2x2 pouces)
Taille de l'épaisseur du substrat:	0.2 ~ 5.0 mm (0.008 ~ 0.20 pouces)
Poids maximal du substrat:	4.5 kg (10 livres)
L'espace entre les bords du substrat:	3.0 mm (0,118 pouces)
Dégagement du fond:	12.7mm (0,5 pouces) configuration standard 25m (1,0 pouces)
Pour l'assemblage de pièces de rechange:	Serre inférieure fixe, vide au centre
Méthode de support du substrat:	Pouce magnétique (facultatif: déflecteur sous vide, pouce sous vide, bloc de support, appareil dédié, outil automatique breveté, outil Quik)
verser:	Les circuits imprimés de plus de 20 pouces nécessitent un banc de travail dédié avec une taille X plus grande
Paramètres d'impression
Surfaces d'impression maximales (XxY):	609.6mmx508mm ((24x20 pouces)
Démolition de l'impression (Snap-off):	0 ~ 6,35 m (00,25 pouces)
vitesse d'impression:	0.635mm/s~304.8mm/s ((0.025 pouces/s~12 pouces/s)
Pression d'impression:	0 à 22,7 kg (0 à 50 kg)
Taille du cadre du modèle:	Réglateur de cadre de modèle 737mmx737mm (29x29 pouces), modèles de taille plus petite disponibles
Les images
Champ visuel (FOV):	10.6mmx8.0mm ((0.417x0.315 pouces)
Type de point de vue de l'image point de référence:	Point de référence de forme standard (voir norme SMEMA), plateau/trou
Système de caméra:	appareil photo numérique unique (système de vision vers le haut/vers le bas breveté MPM)
Résultats
précision d'alignement et répétabilité de l'ensemble du système:	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.0
Précision et répétabilité réelles de l'impression de pâte de soudure:	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure.0
Temps de cycle
Momentum BTB	9 secondes standard
Momentum BTB HIE	7.5 secondes standard
