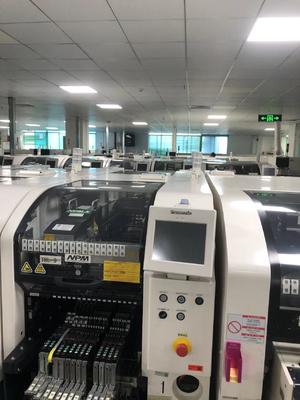

Panasonic NPM W Chip Mounter Votre solution ultime pour l'assemblage SMT à haut rendement

La Panasonic NPM - W est une machine de pointe à la technologie de montage de surface (SMT) qui redéfinit les normes de fabrication électronique à haut rendement.Conçu avec des caractéristiques avancées et une conception intelligente, il répond à un large éventail de besoins de production dans l'industrie électronique.

1Performances exceptionnelles en matière de placement

- Têtes de montage multiples:
- 16 - Tête de buse: lorsqu' elle fonctionne en mode production élevée (ON), elle atteint une vitesse maximale impressionnante de 70 000 cph (0,051 s/ puce), avec une précision de placement de ± 40 μm/ puce (Cpk≥1).En mode haute précision (OFF), la vitesse est de 62 500 cph (0,058 s/ puce), et la précision peut être augmentée à ± 30 μm/ puce (optionnellement ± 25 μm/ puce dans des conditions spécifiques spécifiées par Panasonic).Il peut gérer des composants aussi petits que 0402 puces à ceux avec des dimensions de L6 × W6 × T3, ce qui le rend idéal pour la production en grande quantité de composants de petite taille.
- 12 - Tête de buse: offre une vitesse maximale de 62 500 cph (0,058 s/puce) et une précision de placement de ± 40 μm/puce (Cpk≥1).5, adapté à une large gamme de tailles de composants dans des applications à moyenne vitesse et haute précision.
- 8 - Tête de buse: avec une vitesse maximale de 40 000 cph (0,090s/puce), il fournit une précision de placement de ± 40 μm/puce, ± 30 μm/QFP 12 - 32 mm, et ± 50 μm/QFP inférieure à 12 mm.Cette tête peut gérer des composants de puces 0402 à plus grandes jusqu'à L32 × W32 × T12, permettant de placer une variété de composants, y compris des circuits intégrés plus grands.
- 3 - Tête de buse: bien qu'ayant une vitesse inférieure de 11 000 cph (0,33s/QFP), elle assure une précision de placement de ± 30 μm/QFP.Il peut gérer des composants allant de puces 0603 à des composants de grande taille jusqu'à L150×W25(对角152) ×T28, ce qui le rend approprié pour placer des composants de grande taille tels que des connecteurs et certains composants spécialisés.

2Caractéristiques de haute précision et de haute productivité

- Système de caméra avancé: équipé d'une caméra multi-reconnaissance primée, le NPM-W combine l'alignement des composants, la mesure de l'épaisseur et l'inspection de la coplanarité 3D en une seule étape.Cela améliore non seulement la précision de placement, mais aussi la qualité globale des PCB assemblés, réduisant la probabilité de défauts.
- Portique à haute rigidité: Le portique à haute rigidité fournit une plateforme stable pour les têtes de montage, assurant un mouvement en douceur et précis pendant le processus de placement.Cette stabilité contribue au placement des composants avec une grande précision, même à grande vitesse.

3Compatibilité des composants polyvalents
Le NPM-W peut gérer une large gamme de composants, des plus petites puces 0402 aux composants de grande taille tels que les connecteurs de dimensions allant jusqu'à L150 × W25 × T28.y compris le SOPCette large compatibilité des composants le rend approprié pour une large gamme de produits électroniques,de l'électronique grand public aux équipements industriels.

4- Des modes de production flexibles

- Système de convoyeur à double voie: la machine dispose d'un système de convoyeur à double voie, offrant trois modes de production: mode de production indépendant, mode de production alternatif,et une combinaison des deuxEn mode de production indépendant, les têtes avant et arrière peuvent travailler sur différents PCB simultanément, ce qui est très efficace lors de la production de différents modèles de produits en même temps.Le mode de production alternant permet aux têtes d'alterner entre les deux voiesCette flexibilité permet aux fabricants d'optimiser la production en fonction de leurs besoins spécifiques.
- Facilité de mise en place et de changement de machine: le NPM-W permet une mise en place facile de la machine et un changement rapide entre différents postes de production.Le logiciel système peut rapidement ajuster les paramètres tels que la largeur de pisteCette approche est essentielle pour les fabricants qui doivent réagir rapidement à l'évolution des demandes du marché et des horaires de production.

5. Traitement des PCB de grand format
Le NPM-W peut gérer des PCB de grande taille, avec une taille maximale de L750×W550mm en mode single-track pour le montage global.il peut gérer des PCB jusqu'à L750×W260mm pour le montage globalCela le rend adapté à la fabrication de circuits imprimés de grand format, tels que ceux utilisés dans les systèmes de contrôle industriels, les écrans à grand écran et certains types d'électronique de puissance.

6. Spécifications

- alimentation électrique: compatible avec les trois phases AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, avec une consommation d'énergie de 2,5 kVA.
- Source pneumatique: nécessite 0,5 MPa, 200 L/min (A.N.R.).
- Les dimensions: W1280 mm × D2332 mm × H1444 mm.
- Poids: environ 2250 kg (subject à changement selon les composants optionnels).

Attributs personnalisés

- Options d'alimentation des composants: Prend en charge une large gamme de méthodes d'alimentation des composants, y compris différentes largeurs d'alimentateurs à ruban (8/12/16/24/32/44/56mm),avec un maximum de 120 mangeoires consécutives (pour la bande de 8 mm)Il prend également en charge les mangeoires à plateau de type simple et double, ainsi que les mangeoires de type tige,fournir une souplesse dans l'approvisionnement en composants en fonction des besoins de production.
- Intégration et extension de la ligne: le NPM-W peut être facilement intégré dans les lignes de production SMT existantes.comme les imprimantesIl s'agit d'un outil qui permet aux fabricants de construire une chaîne de production hautement personnalisée et efficace.Il offre le potentiel d'expansion future., permettant aux fabricants d'ajouter plus de fonctionnalités ou de capacités au fur et à mesure de la croissance de leur activité.
- Conception d'économie d'énergie: Conçue en tenant compte des caractéristiques d'économie d'énergie, la NPM-W contribue à réduire les coûts de production globaux en consommant moins d'énergie que certaines machines SMT traditionnelles.Cela ne profite pas seulement aux résultats du fabricant, mais contribue également à la durabilité environnementale.
