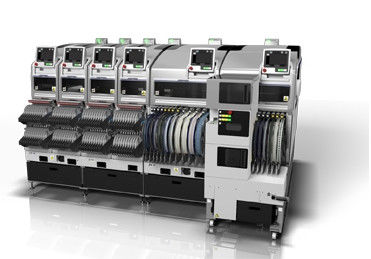

Plateforme de placement évolutive Fuji NXT III
1- Une caractéristique particulière.
1.1 Amélioration de la productivité: un robot XY plus rapide et des distributeurs à bande plus rapides, ainsi qu'une caméra de pièces "flying vision" récemment développée, permettent une meilleure capacité de placement pour toutes les tailles et types de pièces.
La nouvelle tête haute vitesse H24G atteint 37 500 cph (puces par heure) par module, une amélioration de 44% par rapport à la vitesse la plus rapide du NXT II.
1.2 0201 mm support de pièce +/- 0,025 mm précision de placement*:Ainsi que support des plus petites pièces actuellement utilisées en production de masse (0402 mm, 01005"),le NXT III peut également gérer la prochaine génération de composants destinés au marché - pièces de 0201 mm.
En améliorant la rigidité de la machine et en perfectionnant davantage sa technologie indépendante de contrôle servo et de reconnaissance de vision, Fuji a atteint une précision de placement pour les petites pièces de puce de +/- 0,025 mm* (3 sigma,Cpk ≥ 1.00).
1.3 Amélioration de la facilité d'utilisation:L'interface graphique de la version originale de NXT a été largement saluée pour avoir utilisé des pictogrammes intuitifs et faciles à comprendre au lieu de s'appuyer sur des instructions basées sur le langage.
Cette interface est désormais combinée à un écran tactile pour faciliter encore le fonctionnement, ce qui réduit le nombre d'appuis sur les boutons et facilite la sélection des commandes.ainsi que l'amélioration de la qualité en réduisant la probabilité d'exécuter la mauvaise commande.
1.4 Compatibilité élevée:Beaucoup des unités principales du NXT II, telles que les têtes de placement, les bornes d'injection, les alimentateurs, les plateaux,et les échangeurs de palettes d'alimentation peuvent être utilisés sur le NXT III sans aucune modification.

•
• Les spécifications

• 	M3 III	M6 III
  Taille du PCB applicable (L x P)	Pour les véhicules de transport de marchandises, le nombre de véhicules à transporter doit être déterminé en tenant compte de l'étendue de l'échantillon. Pour les véhicules à moteur à combustion * Les double convoyeurs peuvent gérer des PCB jusqu'à 280 (W) mm. Les PCB de plus de 280 (W) mm doivent être produits en changeant le double convoyeur en mode de production à voie unique.	Pour les véhicules à moteur à deux roues Pour les véhicules à moteur à commande numérique * Les double convoyeurs peuvent gérer des PCB jusqu'à 280 (W) mm. Les PCB de plus de 280 (W) mm doivent être produits en changeant le double convoyeur en mode de production à voie unique.
  Types de pièces	Jusqu'à 20 types de pièces (calculées à l'aide de ruban adhésif de 8 mm)	Jusqu'à 45 types de pièces (calculés à l'aide de ruban adhésif de 8 mm)
  Temps de chargement des PCB	Pour le double convoyeur: 0 sec (opération continue) Pour un seul convoyeur: 2,5 s (transport entre les modules M3 III), 3.4 sec (transport entre les modules M6 III)
  Précision de placement (norme de la marque fiduciaire)	H24G : +/- 0,025 mm (mode standard) / +/- 0,038 mm (Mode de priorité de productivité) (3 sigma) cpk≥1.00 V12/H12HS : +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00 H04S/H04SF Les produits de base : +/- 0,040 mm (3 sigma) cpk≥1.00 H08/H04 et autres : +/- 0,050 mm (3 sigma) cpk≥1.00 H02/H01/G04 Pour les produits à base d'alcool : +/- 0,030 mm (3 sigma) cpk≥1.00 H02F/G04F : +/- 0,025 mm (3 sigma) cpk≥1.00 Les produits : +/- 0,100 mm (3 sigma) cpk≥1.00	H24G : +/- 0,025 mm (mode standard) / +/- 0,038 mm (mode prioritaire de productivité) (3 sigma) cpk≥1.00 V12/H12HS : +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00 H08M/H04S/H04SF: Les produits de base doivent être présentés dans les conditions suivantes: : +/- 0,040 mm (3 sigma) cpk≥1.00 H08/H04/OF : +/- 0,050 mm (3 sigma) cpk≥1.00 H02/H01/G04 Pour les produits à base d'alcool : +/- 0,030 mm (3 sigma) cpk≥1.00 H02F/G04F : +/- 0,025 mm (3 sigma) cpk≥1.00 Les produits : +/- 0,100 mm (3 sigma) cpk≥1.00
  Productivité	H24G : 37 500 cph (mode prioritaire de productivité) / 35 000 cph (mode standard) V12 : 26 000 cph H12HS : 24 500 cph H08 : 11 500 cph H04 : 6 500 cph H04S : 9 500 cph H04SF : 10 500 cph H02 : 5 500 cph H02F : 6 700 cph H01 : 4 200 cph G04 : 7 500 cph G04F : 7 500 cph Les produits : 16 363 dph (0,22 seconde/points)	H24G : 37 500 cph (mode prioritaire de productivité) / 35 000 cph (mode standard) V12 : 26 000 cph H12HS : 24 500 cph H08M : 13 000 cph H08 : 11 500 cph H04 : 6 500 cph H04S : 9 500 cph H04SF : 10 500 cph H02 : 5 500 cph H02F : 6 700 cph H01 : 4 200 cph G04 : 7 500 cph G04F : 7 500 cph 0F : 3 000 cph Les produits : 16 363 dph (0,22 seconde/points)
  Pièces supportées	H24G : 0201 à 5 x 5 mm V12/H12HS : 0402 à 7,5 x 7,5 mm H08M : 0603 à 45 x 45 mm H08 : 0402 à 12 x 12 mm H04 : 1608 à 38 x 38 mm H04S/H04SF Les produits de base : 1608 à 38 x 38 mm H02/H02F/H01/0F Les produits à base d'huile d'olive : 1608 à 74 x 74 mm (32 x 180 mm) Le nombre total d'émissions de CO :0402 à 15 x 15 mm     Taille : jusqu'à 2,0 mm Taille : jusqu'à 3,0 mm Taille : jusqu'à 13,0 mm Taille : jusqu'à 6,5 mm Taille : jusqu'à 9,5 mm Taille : jusqu'à 6,5 mm Taille : jusqu'à 25,4 mm Taille : jusqu'à 6,5 mm
  Largeur du module	320 mm	Pour les véhicules à moteur
  Dimensions de la machine	L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) L'écart entre les deux niveaux est calculé à partir de l'écart entre les deux niveaux.



  Je vous en prie, arrêtez!
  Nombre de buses		12	4	1
  Le débit (cph)		25,000 Fonction de présence des pièces ON: 24,000	11,000	4,700
  Taille des pièces (mm)		0402 (01005") à 7,5 x 7.5 La hauteur: Jusqu'à 3,0 mm	1608 (0603 ") à 15 x 15 La hauteur: Jusqu'à 6,5 mm	1608 (0603 ") à 74 x 74 (32 x 100) La hauteur: Jusqu'à 25,4 mm
  Précision de placement (référencement basé sur une marque fiduciaire)		+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00*	+/- 0,040 mm (3σ) cpk≥1.00	+/- 0,030 mm (3σ) cpk≥1.00
  Présence des pièces vérifier		o	x	o
  Pièces l'offre	Tape	o	o	o
  	Le bâton	x	o	o
  	Plateau	x	o	o



  Système d'approvisionnement en pièces
  Les mangeoires intelligentes	Support pour des bandes de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 et 104 mm de large
  Appareils de cuisson à base de bois	4 ≤ largeur de pièce ≤ 15 mm (6 ≤ largeur de bâton ≤ 18 mm), 15 ≤ largeur de pièce ≤ 32 mm (18 ≤ largeur de bâton ≤ 36 mm)
  Les plateaux	Taille du plateau applicable: 135,9 x 322,6 mm (norme JEDEC) (unité de plateau M),276 x 330 mm (unité de plateau LT),143 x 330 mm (unité de plateau LTC)



  Les options

  Les appareils utilisés pour le remplacement des plateaux, PCU II (unité de changement de palettes), MCU (unité de changement de modules), support de panneau d'ingénierie, adaptateur FUJI CAMX, Fujitrax
