Original universel FUJI de la machine XPF-L/W de placement de bâti de surface de Mounter

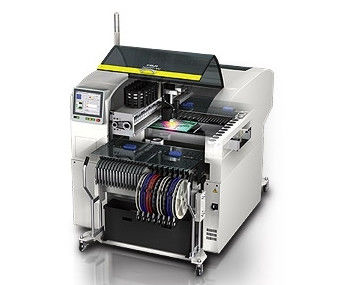

Machine de montage polyvalente à grande vitesse XPF-L/W originale FUJI

• Particularité

1.1Les têtes de placement (« outils automatiques ») sont échangées automatiquement pendant la production : La XPF est la première machine au monde dotée d'un échange dynamique de têtes. La machine peut basculer automatiquement entre une tête de placement à grande vitesse et une tête polyvalente pendant la production pour garantir que la tête la plus efficace pour la tâche en cours est utilisée. Cela inclut la possibilité de passer à une tête de colle, ce qui signifie que l'application de colle et le placement des pièces peuvent être effectués sur la même machine.

1.2Pas besoin de choisir entre une moneuse à grande vitesse ou une machine polyvalente : Parce que l'échange de têtes est dynamique et automatique, la XPF est une machine sans borduresolution, couvrant à la fois les besoins à grande vitesse et polyvalents. Quel que soit le type de panneau, le XPF atteint l'équilibre optimal entre les capacités de production, garantissant que vous tirez toujours le meilleur parti de votre équipement.

1.3Prise en charge de panneaux jusqu'à 686 x 508 mm avec le XPF-W : Le modèle XPF-W est conçu pour gérer des panneaux grands et résistants avec des dimensions allant jusqu'à 686 x 508 (27 x 20 pouces) mm et pesant jusqu'à 6 kg.

• Caractéristiques

• Spécifications des machines		Outil automatique Revolver	Buse unique	Outil automatique M4	Outil automatique de colle
  Nombre de buses		12	1	4	Nombre de seringues chargées : 1 seringue par station de colle
  Nombre d'outils automatiques tenu dans la station d'outils automatiques		2 (XPF-L) / 3 (XPF-W)	6 (XPF-L) / 8 (XPF-W) (Un outil automatique de mesure de la hauteur du plateau est maintenu lors de l'utilisation des plateaux)	1	Nombre d'emplacements d'alimentation occupés : 8 (MFU-40) (Position de chargement fixe - vers le haut à 4 outils automatiques de colle peut être chargé)
  Pièces prises en charge		0402(01005) à 20 x 20 mm Hauteur maximale : 3,0 mm	1005(0402) à 45 x 150 (68 x 68) mm Hauteur maximale : 25,4 mm	Type 4 buses : 3 x 3 à 14 x 14 mm Type 2 buses : 14 x 14 à 22 x 26 mm Hauteur maximale : 6,5 mm	Côté chargement : Côté 1 (MFU-40 ou appareil fixe)
  Machine tact	XPF-L	0,144 s / composant 25 000 cph	0,400 s / composant 9 000 cph	Type 4 buses : 0,343 sec/ tiré 10 500 cph Type 2 buses : 0,456 sec/ tiré à 7 900 cph	Tact de distribution : 0,2 s/coup
  	XPF-W	0,145 s / composant 24 800 cph	0,418 s / composant 8 600 cph	Type 4 buses ; 0,351 s/ tir à 10 250 cph Type à 2 buses ; 0,462 s/ tiré 7 800 cph
  Placement précision	Petites pièces de copeaux	+/-0,050 mmcpk≥1,00 +/-0,066 mmcpk≥1,33	+/-0,040 mmcpk≥1,00 +/-0,053 mmcpk≥1,33	-	Précision de la position de distribution : +/-0,1 mmcpk≥1,00
  	Pièces QFP	+/-0,040 mmcpk≥1,00 +/-0,053 mmcpk≥1,33	+/-0,030 mmcpk≥1,00 +/-0,040 mmcpk≥1,33	+/-0,040 mmcpk≥1,00 +/-0,053 mmcpk≥1,33
  Taille du PCB (LXW)		Jusqu'à 457 x 356 mm Épaisseur 0,4 (0,3) à 5,0 mm (XPF-L) / 686 x 508 mm Épaisseur 0,4 à 6,5 mm (XPF-W)Min 50 x 50 mm
  Temps de chargement du PCB		1,8 s (XPF-L) / 3,5 s (XPF-W)
  Machine dimensions	XPF-L	L : 1 500 mm, L : 1 607,5 mm, H : 1 419,5 mm (Hauteur de transport : 900 mm H : hors tour de signalisation)
  	XPF-W	L : 1 500 mm, L : 1 762,5 mm, H : 1 422,5 mm (Hauteur de transport : 900 mm H : exclut la tour de signalisation)
  Poids de la machine		Corps de machine XPF-L : 1 500 kg / XPF-W : 1 860 kg MFU-40 : env. 240 kg (avec chargeurs W8 chargés) BTU-AII : env. 120 kg, BTU-B : env. 15 kg, MTU-AII : env. 615 kg (avec plateaux/mangeoires chargés)



  Emballage des pièces

  Pièces de ruban (norme JIS, JEITA), pièces de bâton, pièces de plateau



  Possibilités

  Alimentateur de bâtons, caméra de référence large, unité de flux d'immersion, support de jeu de bobines (dans la machine principale), contrôle de coplanarité des fils,CoutumeBuses et mandrins mécaniques, Fujitrax
