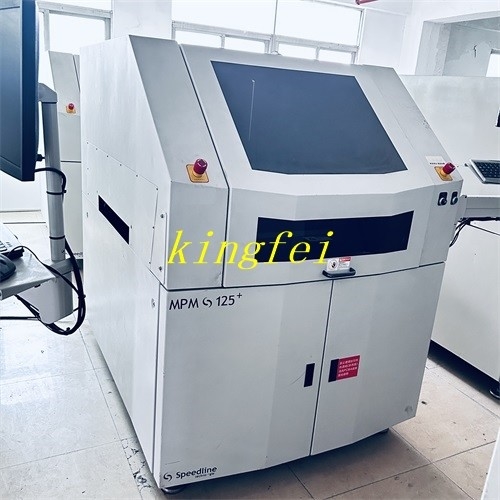

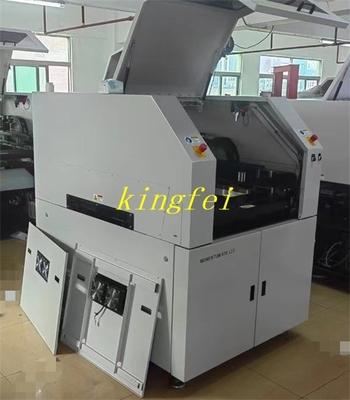

Imprimante MPM BTB 125 Imprimante MPM / Ligne de vitesse

MPM/Speedline Impression de pâte à souder et pulvérisation de pâte à souder BTB125
MPM/Speedline Équipement en ligne entièrement automatique
Taille des équipements:1638.4m9 X1593.1mm X1418.6mm
Poids de l'équipement:1039 kg
Exigences en matière de puissance:200~400VAC/60Hz,15A
Les exigences relatives à la source d'air:5KGf/cm2 ((0,5Mpa)
Paramètre
Taille du substrat:609.6 mm x 508 mm
Taille minimale du substrat:50.8 mm x 50.8 mm
Taille de l'épaisseur du substrat:0.2 mm à 5,0 mm
Chaîne d'impression:4.5 kg ((101 livres)
le canal de transfert:2.5 kg à 4,5 kg
Serrage du substrat:Serrage de la plaque de base, serrage du haut fixe, vide sur le banc de travail, système de serrage des bords EdgeLoc
Méthode de support du substrat:Partages optionnels pour le pouce magnétique: tours en H, bloc de support, fixation spéciale, Quik Too1
Zone d'impression:609.6 mm x 508 mm
Démollages d'impression: 0 mm à 6,35 mm
vitesse d'impression:00,635 mm/seconde à 304,8 mm/seconde
Pression d'impression: 0 à 22,7 kg
Taille du cadre du modèle:737x737mm
Le champ de vision de l'image (FOV):10.6mx8.0mn
Type de données:Points de référence de forme standard
Système de caméra:Système de caméra: Caméra numérique unique - MPM Système de vision vers le haut/vers le bas breveté

Précision d'alignement et répétabilité de l'ensemble du système: ± 12,5 microns
Précision d'alignement et répétabilité de l'ensemble du système: ± 12,5 microns
Exigences de puissance de l'équipement:200~240VAC/60Hz,15A
Les exigences en air comprimé:100psi@4cfm
